| Lugar de origen: | Porcelana |
| Nombre de la marca: | FLYROM |
| Certificación: | CE,ROHS |
| Número de modelo: | CWDM-MD-4CH-ABS |
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | Please send inquiry to sales@flyromtech.net |
| Detalles de empaquetado: | Embalaje neutro |
| Tiempo de entrega: | 3-7 días laborables |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | 10000 unidades/mes |
| Longitud de onda: | 1270 ~ 1610nm | Nombre del producto: | MUX/DEMUX |
|---|---|---|---|
| Temperatura de funcionamiento: | -40~85℃ | tipo de fibra: | Fibra dual |
| Garantía: | 3 años | Certificación: | CE RoHS FCC |
| Longitud de onda central: | ± 0,5 | Espaciado de canales: | 100Ghz |
| Canales: | 2/4/6/8/12/16/N | Pérdida de inserción: | 1.3 (premium) 1.8 (estándar) |
| Conector: | LC/APC, SC/LC | Tipo: | tipo de montaje en bastidor, 4/8/16 canales |
| Canal: | 2/4/8 canales | Temperatura de almacenamiento: | -40 ~ +85 |
| Dimensión: | 440(An)x43,6(Al)x200(Pr)mm |
Características
Aplicaciones
Especificaciones de rendimiento
| Parámetro | 4 canales | ||
| mux | Demux | ||
| Longitud de onda del canal/(nm) | 1270~1610 | ||
| Longitud de onda central Precisión/(nm) | ±0,5 | ||
| Espaciado de canales /(nm) | 20 | ||
| Banda de paso del canal(ancho de banda de -0,5 dB (nm) | >13 | ||
| Pérdida de inserción/(dB) | ≤1,6 | ||
| Uniformidad del canal/(dB) | ≤0,6 | ||
| Ondulación del canal/(dB) | 0.3 | ||
| Aislamiento (dB) | Adyacente | N / A | >30 |
| No adyacente | N / A | >40 | |
| Sensibilidad a la temperatura de pérdida de inserción (dB/℃) | <0,005 | ||
| Cambio de temperatura de longitud de onda (nm/℃) | <0,002 | ||
| Pérdida dependiente de la polarización (dB) | <0,1 | ||
| Dispersión del modo de polarización (PS) | <0,1 | ||
| Directividad (dB) | >50 | ||
| Pérdida de retorno (dB) | >45 | ||
| Manejo de potencia máxima (mW) | 500 | ||
| Temperatura de funcionamiento (℃) | -5~+75 | ||
| Temperatura de almacenamiento (℃) | -40~85 | ||

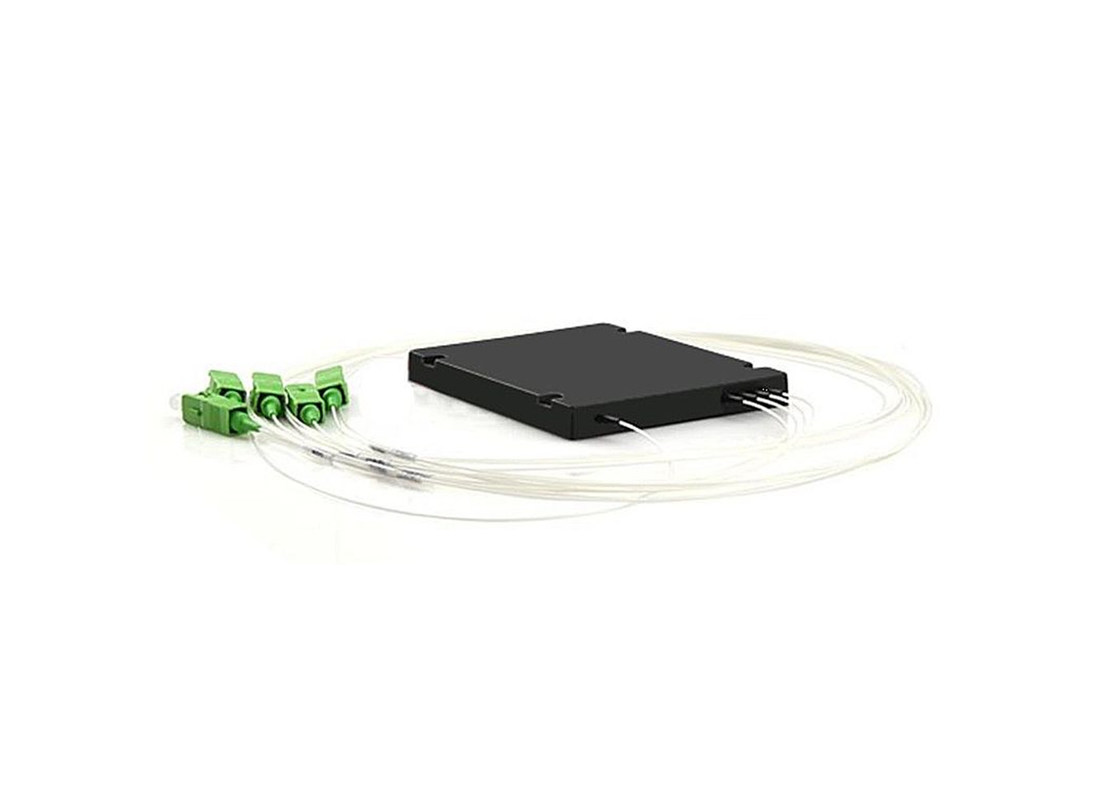

| Dimensión del paquete (mm) | Largo 100 x ancho 80 x alto 10 | ||
Las especificaciones anteriores son para dispositivos sin conector.
Información del pedido
| Configuración | Canal No. | Canal | Tipo de coleta | Longitud de la fibra | dimensiones(mm) | Conector |
| M=Mux D=Demux |
04=4 canales 08=8 canales 16=16 canales
N=N canal …… |
27=1270nm 47=1470nm 49=1490nm …… 61=1610nm SS=especial… |
0=250um 1=900um 2=2,0 mm |
1=1 metro 2=1,5m 3=otros |
1= Largo 100 x Ancho 80 x Alto 10 2=L140xAn100xAl15 3=19 bastidor de 1U |
0=Ninguno 5=otros |
