| Lugar de origen: | Porcelana |
| Nombre de la marca: | FLYROM |
| Certificación: | CE,ROHS |

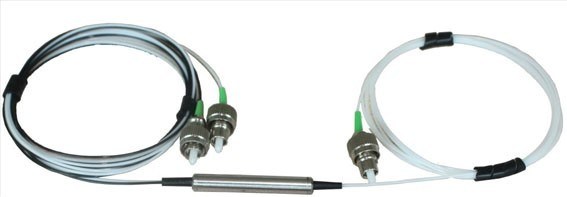

| Número de modelo: | Filtro DWDM-CHXX |
| Cantidad de orden mínima: | 1 pieza |
|---|---|
| Precio: | Please send inquiry to sales@flyromtech.net |
| Detalles de empaquetado: | Embalaje neutro |
| Tiempo de entrega: | 3-7 días laborables |
| Condiciones de pago: | T/T, LC/C |
| Capacidad de la fuente: | 10000 unidades/mes |
| Longitud de onda: | CH17~CH61 | Tipo: | DWDM |
|---|---|---|---|
| Embalaje: | Tubo de acero | Espaciado de canales: | 100 GHz (0,8 nm) |
| Nombre del producto: | DWDM MUX/DEMUX/OMA | Temperatura de funcionamiento: | -40~85℃ |
| tipo de fibra: | Fibra dual | Garantía: | 3 años |
| Certificación: | CE RoHS FCC | Longitud de onda central: | Rejilla del ITU 100GHz |
| Espaciado de canales: | 100Ghz | Canales: | Canales de DWDM |
| Pérdida de inserción: | ≤ 5,2 dB (con conectores y adaptadores) | Conector: | LC/APC, SC/LC |
| Canal: | 2/4/8 canales | Temperatura de almacenamiento: | -40 ~ +85 |
| Dimensión: | 440(An)x43,6(Al)x200(Pr)mm | Temperatura de Opterating (℃): | 0~+70 |
| Solicitud: | FTTH FTTB FTTX Red | DWDM: | 0,8 nanómetros |
| Directividad (DB): | -40 ~ +85 |
Features
Applications
Performance Specifications
| Parameter Channel Spacing |
100GHz
|
200GHz
|
||||
| Channel Wavelength(nm) | 1528.77~1560.61(21~60 TU grid) | |||||
| Center wavelength Accuracy(nm) | ±0.05 | ±0.1 | ||||
| Channel Spacing (GHz) | 100 | 200 | ||||
| Channel Passband (@-0.5dB bandwidth) (nm) | >0.22 | >0.5 | ||||
| Insertion Loss Pass Channel(dB) | ≤0.8 | ≤0.9 | ||||
| Insertion Loss Reflect Channel(dB) | ≤0.4 | |||||
| Channel Ripple(dB) | 0.3 | |||||
| Isolation(dB) | Adjacent | N/A | >30 | N/A | >30 | |
| Non-adjacent | N/A | >40 | N/A | >40 | ||
| Reflection Channel Isolation (dB) | > 13 | > 13 | ||||
| Insertion Loss Temperature Sensitivity(dB/℃) | ≤0.003 | |||||
| Wavelength Temperature Shifting(nm/℃) | <0.002 | |||||
| Polarization Dependent Loss(dB) | <0.1 | |||||
| Polarization Mode Dispersion(PS) | <0.1 | |||||
| Directivity(dB) | >50 | |||||
| Return Loss(dB) | >45 | |||||
| Maximum Power Handling(mW) | 500 | |||||
| Operating Temperature(℃) | -5~+75 | |||||
| Storage Temperature (℃) | -40~85 | |||||
| Package dimension(mm) |
|
|||||
Above specification are for device without connector
Ordering Information
| Channel Spacing | Channel | Pigtail Type | Fiber length | Connector |
|
100=100G 200=200G |
C20= 1561.42 nm …… |
0=250um 1=900um 2=2.0mm |
1=1m 2=1.5m 3=others |
0=None C=others
|
